Fotobox (Photobooth) Eigenbau
Fotobox Photobooth

Hier kann die PDF-Version geladen werden
Eine Fotobox, auch Photobooth genannt, ist bei Feiern wie Hochzeiten, Jubiläen, Geburtstagen usw. immer sehr beliebt.

Was sollte eine Fotobox können?
  • sie sollte weitgehend den Aufnahmeprozess automatisch abarbeiten
  • die Auslösung sollte über eine Fernbedienung möglich sein
  • Bilder über WLAN direkt aufs Gäste E-Mailkonto versenden
  • bei nicht Benutzung eine Slideshow/“DIA-Schau“ ablaufen lassen
  • die Bedienung sollte per touchscreen erfolgen
  • über WiFi-Karte mit einem Notebook/Laptop verbunden werden zur Ansteuerung eines Monitors bzw. Beamers
  • Bilder vor Ort ausdrucken
Was wird evtl. benötigt?
  • eine Holzbox
  • ein Boxenstativ
  • ein Tablet, Laptop/Notebool bzw. MiniPC
  • eine Software zur Steuerung der Hardware, Fotobox
  • Monitor, Touchscreen, Beamer
  • DSLR Kamera inkl. WiFi Speicherkarte
  • Netzteile für Kamera, Tablet, Monitor, Touchscreen, Router und ...
  • Wireless N Router
  • Funkfernauslöser,
  • Blitzgerät(e)/Softbox/Stripelight bzw. LED Leuchten
  • evtl. Drucker

An die Qualität der Fotos werden keine hohen Ansprüche gestellt.

Ich benutze eine Canon EOS 550D mit einem Kit-Objektiv.
Die Qualität der Bilder ist höher als nötig.
Durch das Zoomobjektiv kann der Fokuspunkt frei gewählt werden.

Aufbau Holzbox

Auf meiner Einkaufsliste standen Furnierplatten 12mm, Holzdübel, Riegelschloss, Scharniere, Sechskantschrauben, Flügelmutter, Unterlegscheiben, Zahnscheiben, Holzspachtelmasse, Füller, Sprühlack und Schleifpapier. Mit diesen Materialien sollte ich eine Box von 300 x 324 mm hinbekommen.
Für den Bau der Fotobox werden folgende Werkzeuge benötigt:
  • Bohrmaschine/Akkuschrauber
  • Lochsäge (Durchmesser abhängig vom Objektiv)
  • Stichsäge (zum Ausschneiden der Löcher)
  • Kreissäge (wenn Platten nicht zugeschnitten sind)
  • Hammer (leicht)
  • Holzbohrer
  • Stecheisen
  • Schraubendreher (Kreuz-, Schlitz-, oder Torx)
  • Spachtel (Kunststoff)
  • Körner
  • Raspel (verschiedene)

Gegen einen kleinen Aufpreis kann man im Baumarkt die benötigten Furnierplatten massgenau zuschneiden lassen.

Zur Steuerung der Fotobox werde ich die „dslrBooth Photo Booth" Software für Windows verwenden.
Diese Software bietet eine sehr hohe Vielfalt an Möglichkeiten.
Für eine einfache Bedienung über Multi-Touch-Display werde ich das „ASUS Transformer Book T100TA" einsetzen.

aktuell: MiniPC mit Touchscreen



https://images-na.ssl-images-amazon.com/images/I/51qRsZQrTmL.jpgZum Verbinden der einzelnen Platten wurden Holzdübel verwendet.
Es gibt von Bosch ein praktisches Komplett-Set (2609255305 ) mit Holzbohrer, Tiefenstopp, Dübelsetzer, 25 geriffelten Holzrunddübeln 6 x 30 mm und Holzleim.


https://images-na.ssl-images-amazon.com/images/I/51H%2BRXAbm0L.jpgMit dem Tiefenstopp kann die exakte Bohrtief für die Holzdübel eingerichtet werden, dass verhindert, dass die Dübel beim Zusammenpressen der Holzteile zu weit in die Platte verschwinden.
Zur exakten Lagebestimmung der Gegenlöcher (Dübel) sind die Dübelsetzer mehr als hilfsreich.

Ausschnitte für Tablet und Objektiv

Mit der Stichsäge den passenden Ausschnitte für das Tablet aussägen. (Achtung! Ausschnitt muss kleiner als Tablet sein!)

Die Ausschnittmaße müssen an das zu verwendende Equipment angepasst werden, z. B. Tablet/Touchscreen, Kamera inkl. Objektiv

Mit der Lochsäge den passenden Ausschnitt für das Objektiv aussägen, evtl. mit einer halbrunden Raspel nacharbeiten.

Aussparung Riegelaufnahme

Das Schließblech vom Riegelschloss auf die Innenseite unten links der Frontplatte aufschrauben.

Mit einem Bleistift die zukünftige Aussparung für die Riegelaufnahme anzeichnen.

Das Schließblech wieder abschrauben und anschließend mit einem Stecheisen die Aussparung ausheben.

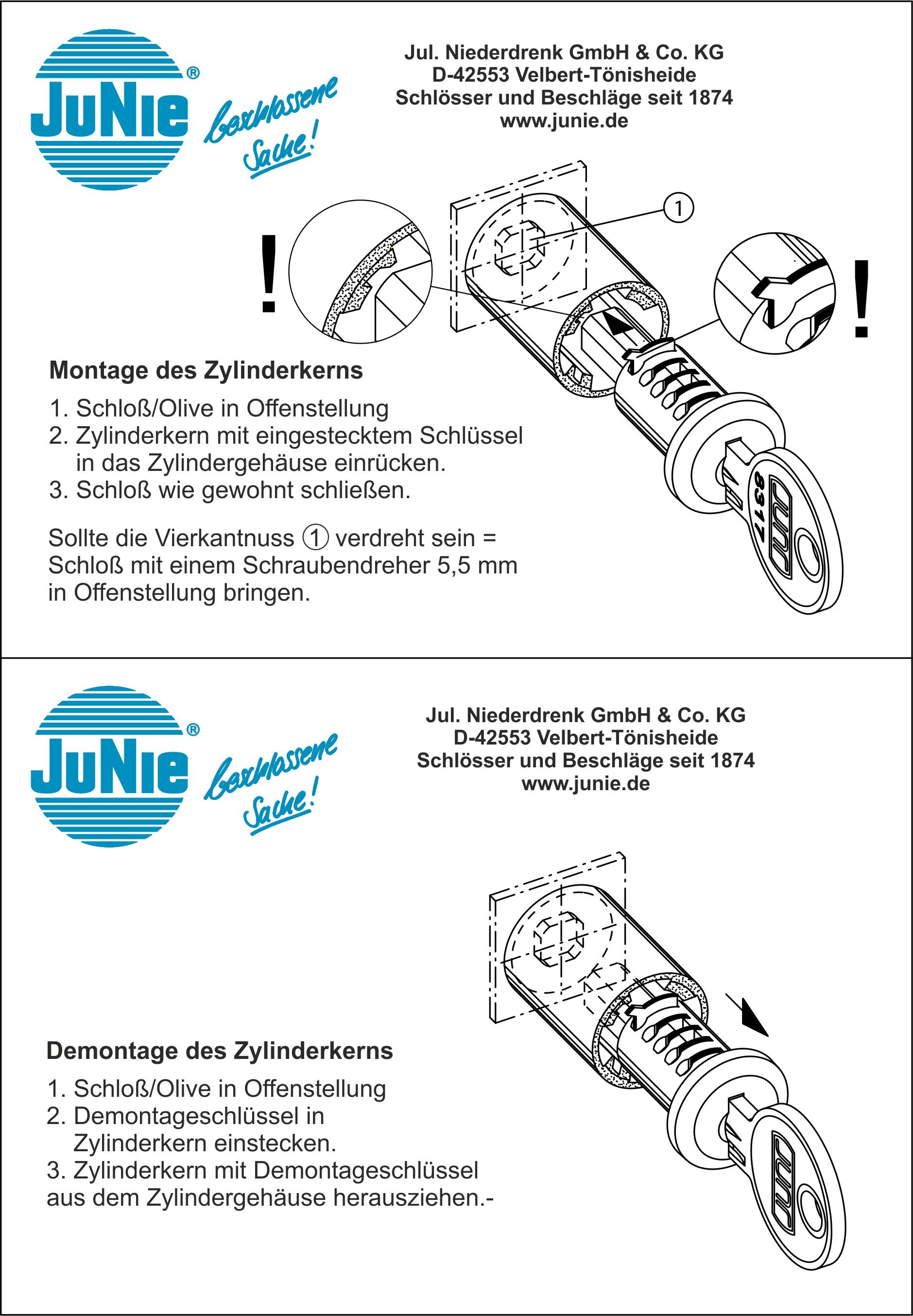

Bohrung Türteil Schließzylinder Riegelschloss



Mit dem Körner den Mittelpunkt des Zylinders vom Riegelschloss markieren.
Mit einem 18 mm Holzbohrer die Öffnung für den Schließzylinder Riegelschloss bohren.



Damit der Schließzylinder inkl. Blende nicht über die Blende herausragt, muss das Riegelschloss zwischen Schlosskorpus und Türteil aufgefüttert werden.

Langloch für Kamerabefestigung

In die Bodenplatte ein etwa 11 – 12 mm breites und etwa 25 mm langes Langloch bohren bzw. ausraspeln.





Kabeldurchführungen

An geeigneter Stelle können für Kabeldurchführungen Löcher gebohrt werden

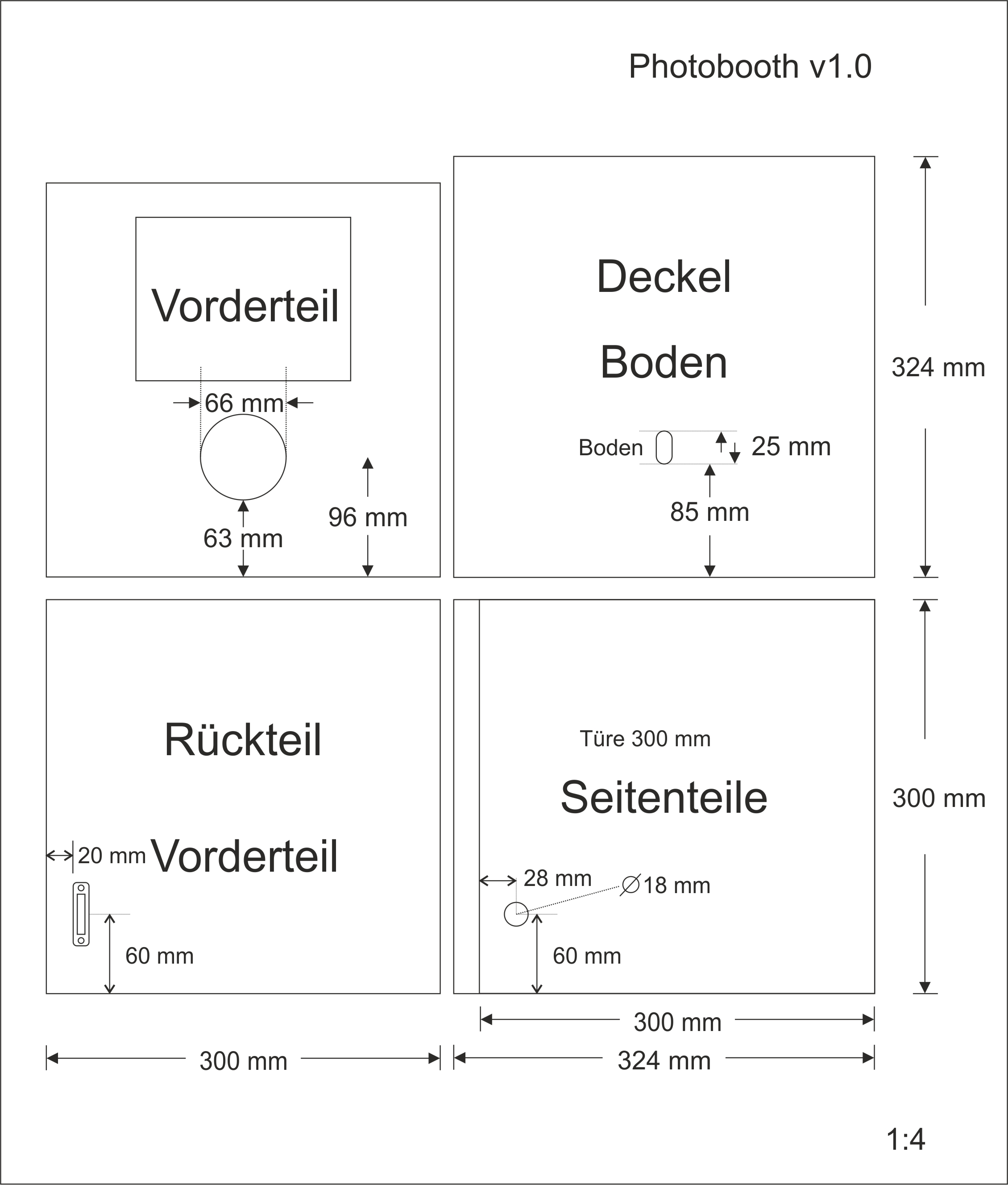

Version 1.0

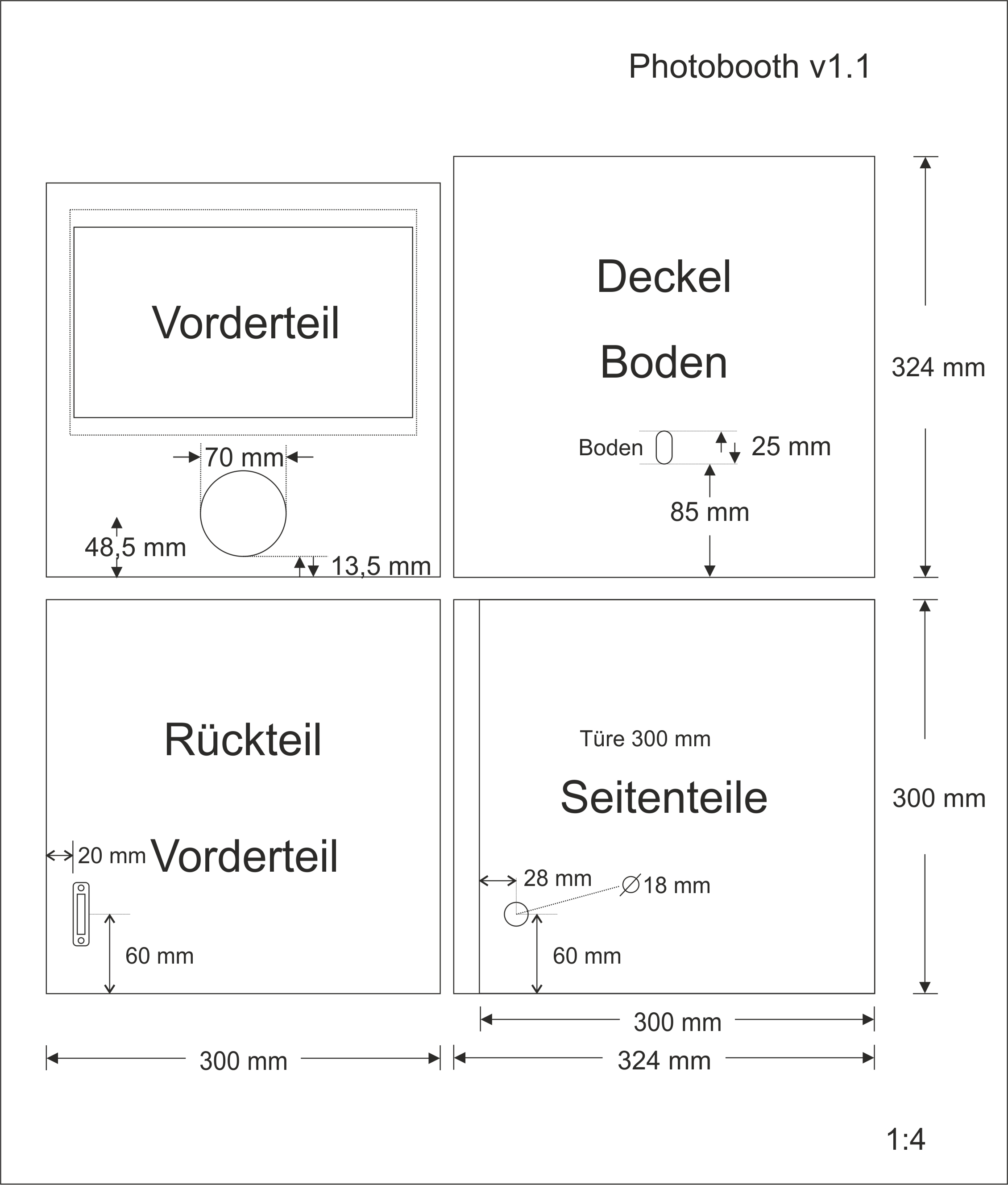

Version 1.1

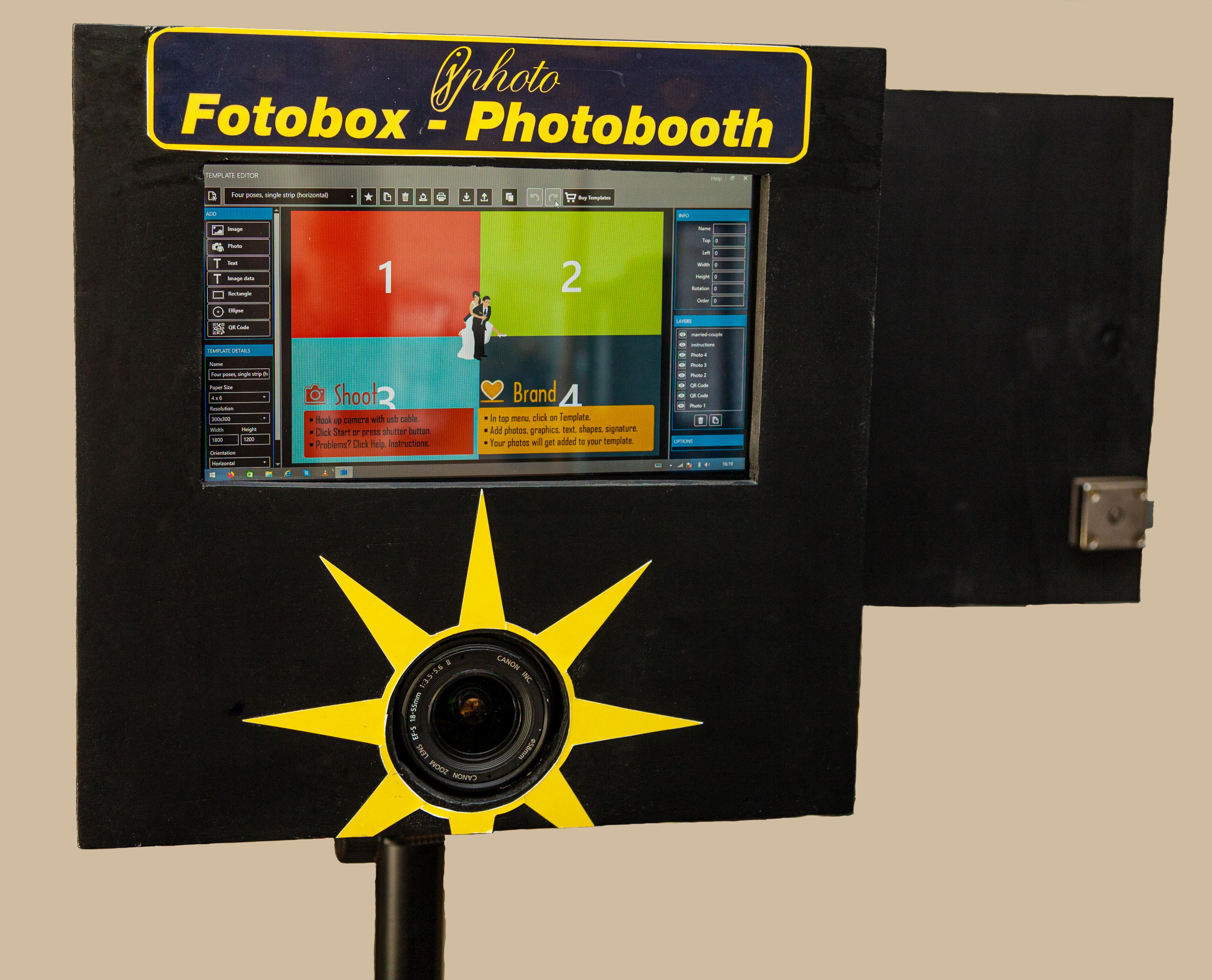

Photobooth


Version 2.0 Objektivdurchmesser 66mm




Version 2.0 Objektivdurchmesser 70mm

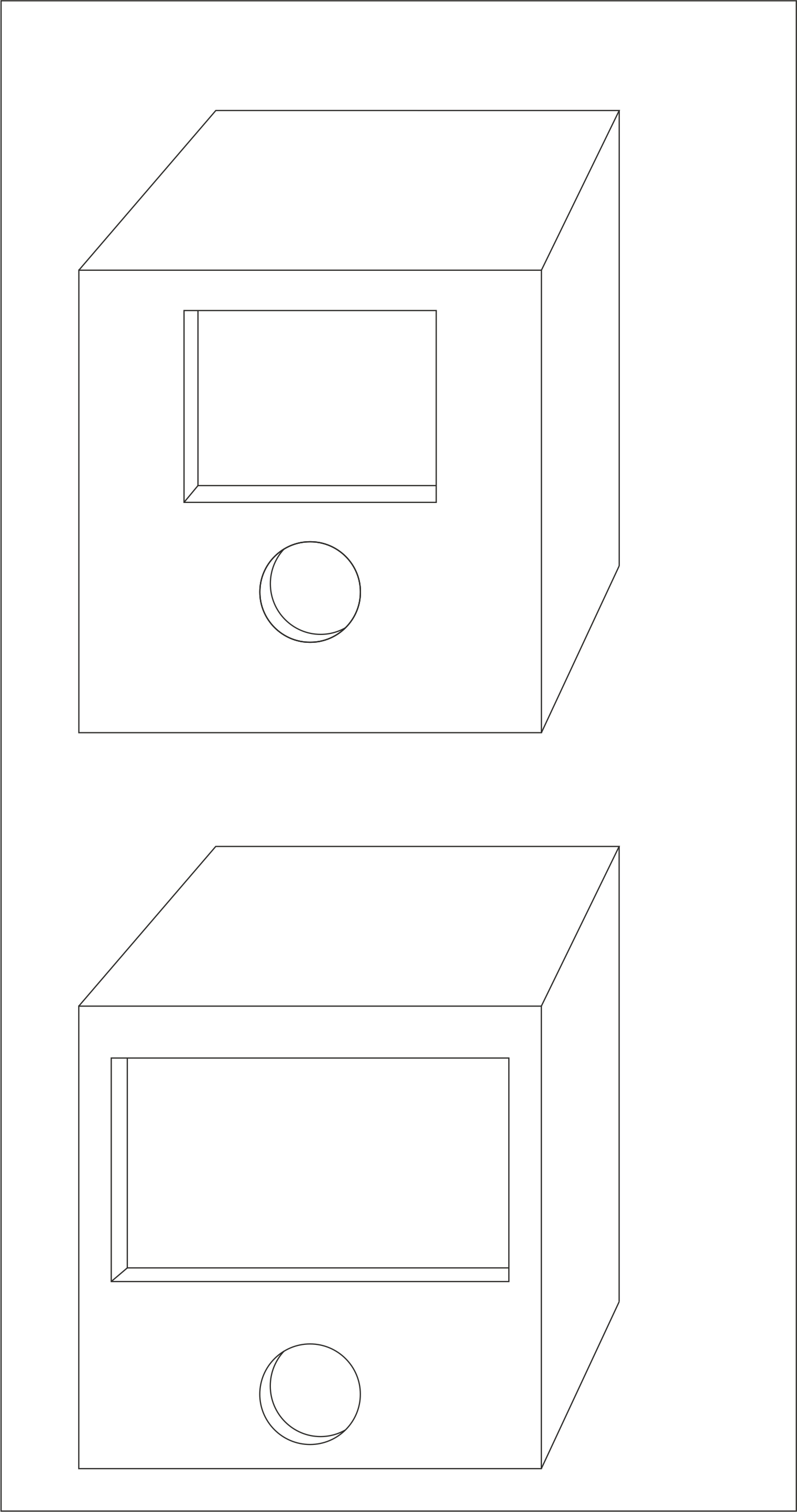

3D Ansicht Gehäuse Vers. 1 und Vers. 2

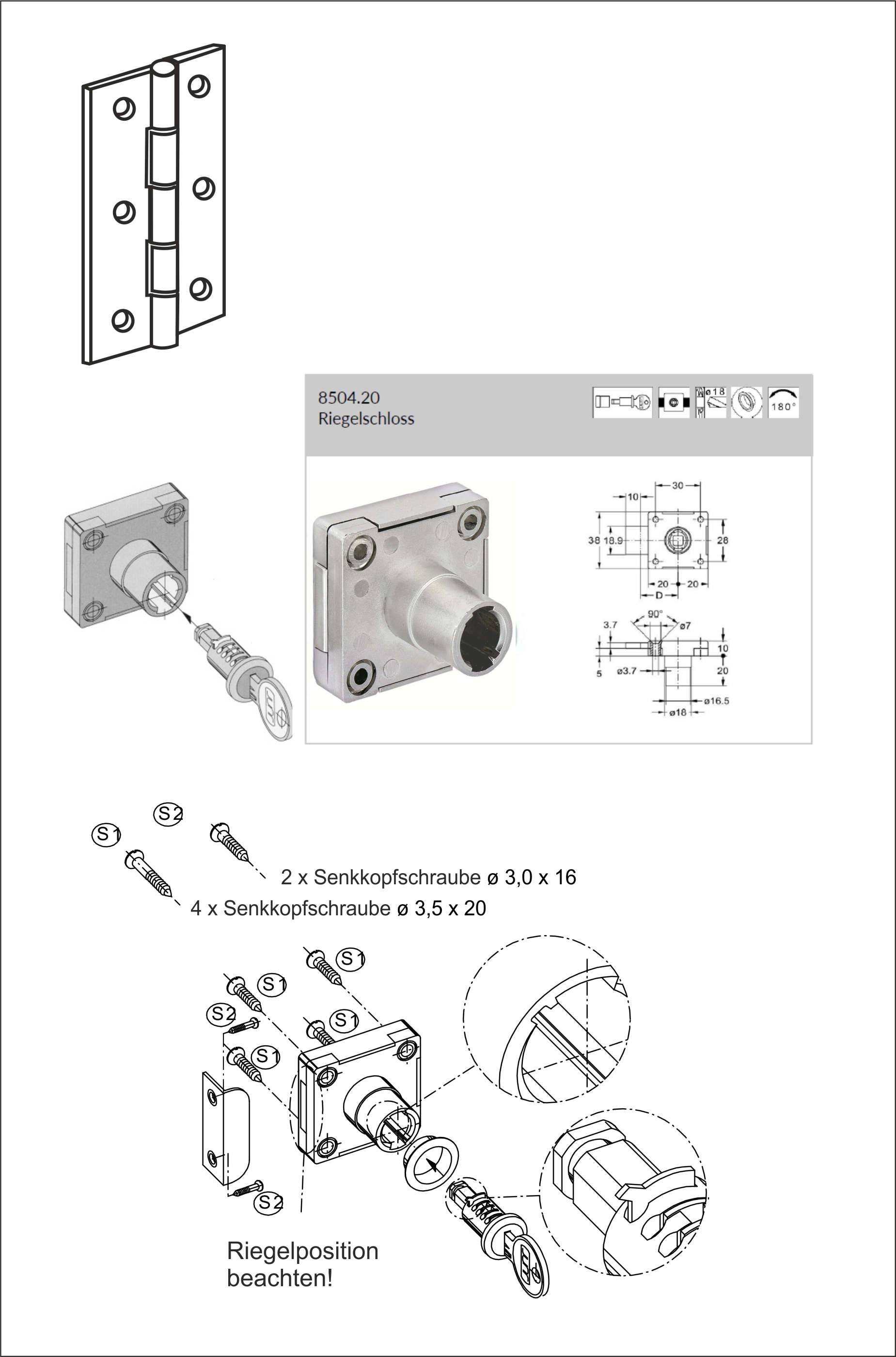

Schaniere und Schloss

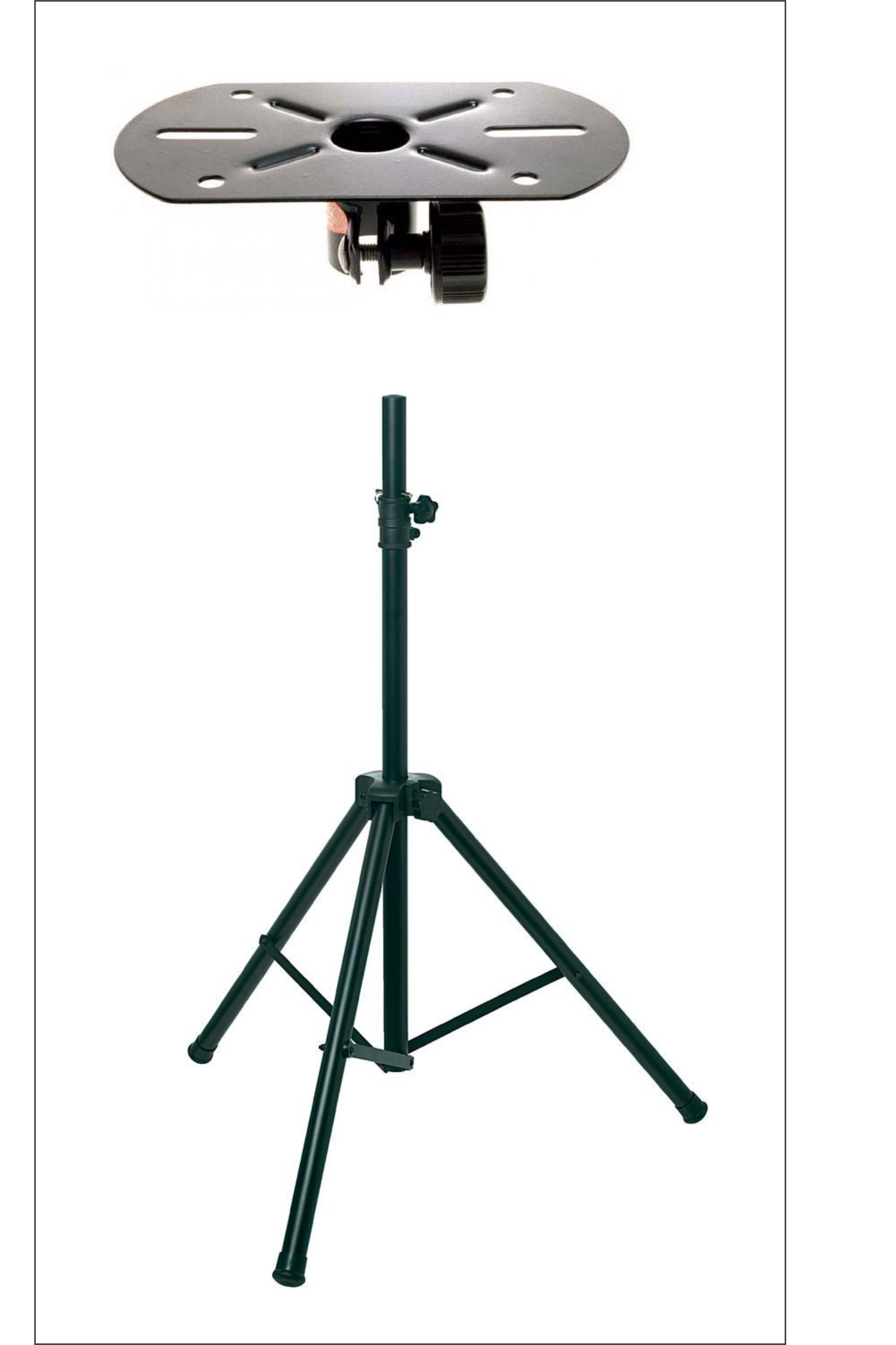

Stativ und Bodenplatte

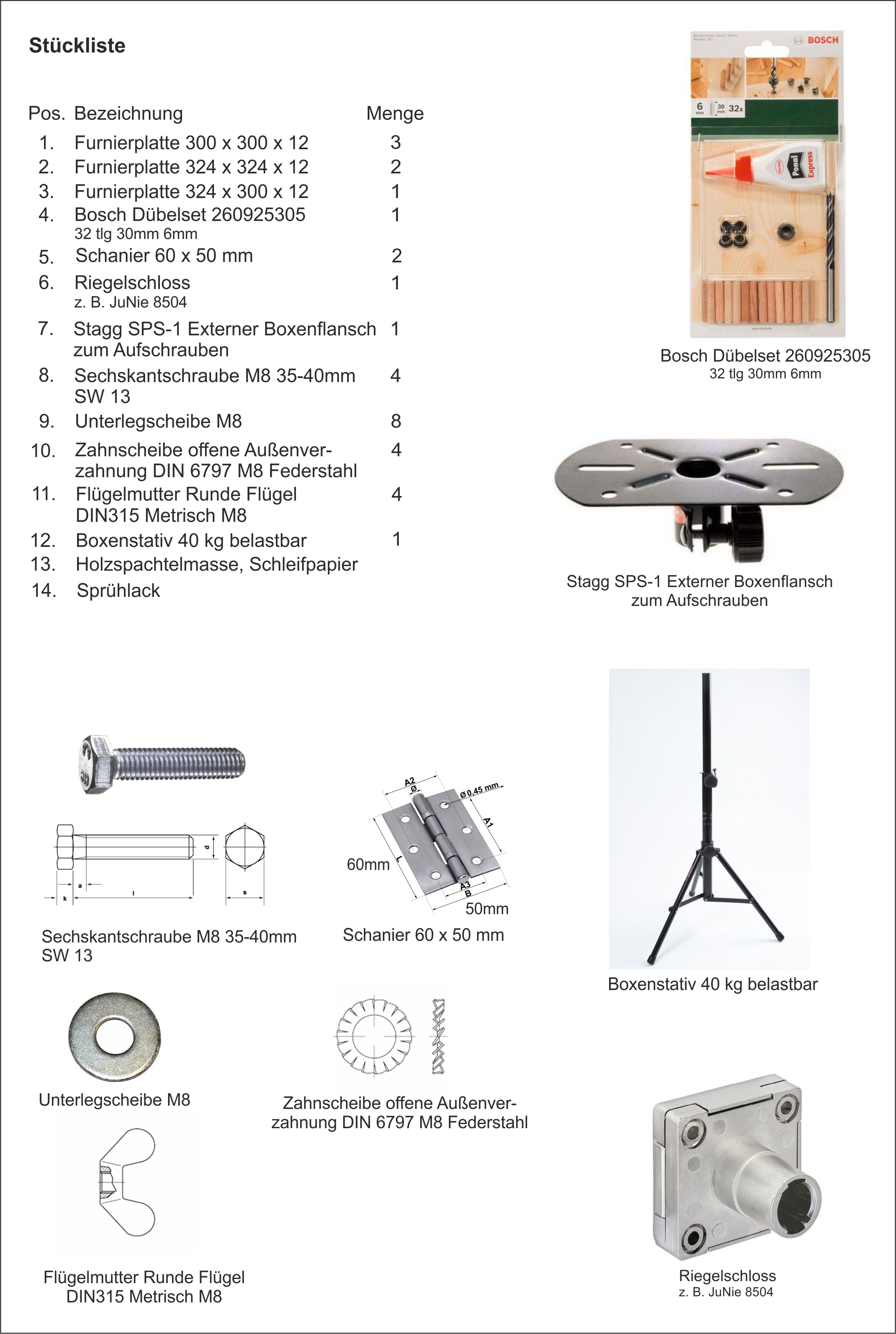

Sückliste




Fotos und Beschreibung folgen noch.

Hier kann die PDF-Version geladen werden
(Stand September 2020)
